铁路槽车装卸鹤管中相应介绍有关于装卸栈桥台布置示意图及鹤管位的布置?
1、栈台布置:
铁路槽车装卸鹤管线的布置为尽头式时，其最后一个车位的末端至车档的安全距离，不应小于20米。
栈桥台宜采用横列布置。当能满足作业安全、调车方便、又不延长车辆停车时间的要求时，亦可采用纵列布置。
若设置洗槽车站，宜将其单独设在厂外；若洗槽车设施规模较小，与装卸设施一并考虑时，设在靠近装卸槽车设施、方便调车作业的位置上。
多品种的石油化工产品装卸站，应将产品按其爆炸危险性、蒸发特性、毒性、腐蚀性、密度和粘度等分类分栈台布置。如图所示。

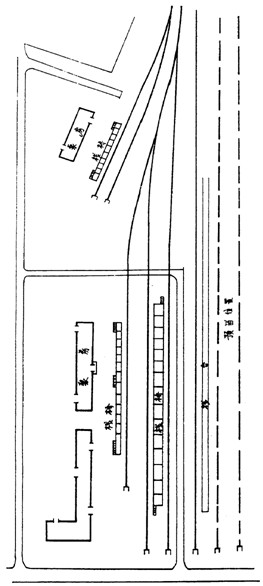

装卸栈台布置示意
2、栈台横列布置应符合下列要求：
一、液化烃装卸栈台应布置在装卸站的边缘地带和年最小频率风向的上风侧，且不宜与可燃液体装卸栈台共台或共线布置；
二、液化烃装卸栈台与可燃性液体栈台布置在同一装卸区内时，液化烃栈台应布置在装卸区的外侧；
三、丙B类液体装卸栈台宜单独设计；
四、货运量最大、取送车次多的产品应做为主栈台，其铁路线宜与进厂线直通。
3、小站区鹤管位可单侧布置，对于大站区鹤管位宜双侧布置。
栈桥的宽度规定如下：
一、小鹤管栈桥双侧装卸时桥宽应为2～3米，单侧装卸时不宜小于1.5米；
二、大鹤管栈桥宽度宜为4米。
装卸栈桥桥面距轨顶的高度宜为3.4～3.6米。
鹤位（同侧）间距可按槽车计算长度12米布置。特殊情况可按实际槽车长度确定。
4、液化烃、可燃液体铁路装卸鹤管线的设计，应使在一个栈台进行情作业的内燃机车至相邻栈台鹤管的距离符合下列要求：
一、至甲、乙类液体鹤管不小于12米；
二、至丙类液体鹤管不小于8米。
栈桥立柱间距宜与鹤管间距一致，一般为12米或6×2米。栈桥两端和中间每隔50～60米，应设上下栈桥用的45°角斜梯。
